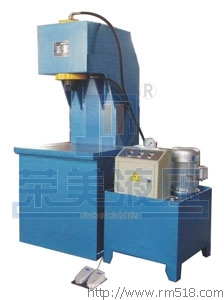

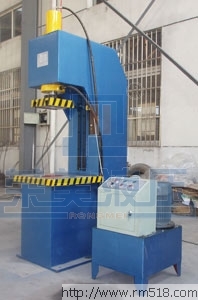

一、C型油壓機用途：
本系列液壓機適用于軸類零件、型材等的校正工藝，軸、套類零件的壓裝以及簡單板材零件的拉伸、彎曲、壓印、成形、落料等工藝，也可以進行粉末、塑料制品的壓制。
二、C型油壓機結構與特點：
◆ 采用計算機優化結構設計，C型單臂式機身結構，剛性好，結構簡單、操作方便。
◆ 整機采用鋼板焊接，獨立的電氣控制系統，工作可靠、動作直觀、維修方便。
◆ 液壓控制采用二通插裝閥集成系統，動作可靠、使用壽命長、液壓沖擊小、并減少連接管理與泄漏點。
◆ 液壓系統采用按鈕集中控制，具有點動、自動、腳踏三種操作方式切換使用。
三、基本參數： 表中參數可能因?yàn)楦牧级兏〔涣硇型ㄖＨ缬屑夹g(shù)疑問請向我公司技術部或銷售人員咨詢。
| 項目 | 單位 | YK30-10 | YK30-20 | YK30-30 | YK30-40 | YK30-50 | YK30-63 | YK30-100 | YK30-150 | YK30-200 | YK30-250 | YK30-315 | YK30-400 | YK30-500 | |
| 工作能力 | T | 10T | 20T | 30T | 40T | 50T | 63T | 100T | 150T | 200T | 250T | 315T | 400T | 500T | |
| 公稱力 | kN | 100 | 200 | 300 | 400 | 500 | 630 | 1000 | 1500 | 2000 | 2500 | 3150 | 4000 | 5000 | |
| 液體工作壓力 | MPa | 31.5 | 31.5 | 31.5 | 31.5 | 31.5 | 31.5 | 31.5 | 31.5 | 28.5 | 25 | 25 | 31.5 | 31.5 | |
| 油缸行程 | mm | 200 | 200 | 200 | 200 | 200 | 200 | 300 | 300 | 300 | 400 | 400 | 500 | 500 | |
| 壓頭至下工作臺距離 | mm | 400 | 400 | 500 | 500 | 550 | 550 | 600 | 600 | 650 | 650 | 700 | 850 | 900 | |
| 喉深 | mm | 150 | 200 | 200 | 200 | 200 | 250 | 250 | 350 | 350 | 350 | 400 | 400 | 500 | |
| 工作臺尺寸 | 長×寬 | mm | 400 ×300 |
450 ×400 |
500 ×400 |
500 ×400 |
500 ×400 |
600 ×500 |
600 ×500 |
800 ×700 |
1000 ×700 |
1000 ×700 |
1000 ×800 |
1200 ×800 |
1200 ×900 |
| 落料孔徑 | mm | / | / | / | / | / | / | / | / | / | / | / | / | / | |
| 工作臺距地面高度 | mm | 700 | 700 | 700 | 700 |
700 |
700 | 700 | 700 | 700 | 700 | 700 | 700 | 700 | |
| 機器輪廓尺寸 | 左右 | mm | 420 | 500 | 580 | 580 | 580 | 710 | 710 | 850 | 1050 | 1050 | 1050 | 1250 | 1450 |
| 前后 | mm | 600 | 800 | 800 | 800 | 800 | 1000 | 1000 | 1400 | 1400 | 1400 | 1600 | 1600 | 1800 | |
| 高度 | mm | 1970 | 2030 | 2200 | 2267 | 2320 | 2400 | 2550 | 2750 | 2830 | 2980 | 3130 | 3500 | 3600 | |
| 功率 | kW | 1.5 | 3 | 3 | 5.5 | 5.5 | 5.5 | 7.5 | 11 | 11 | 15 | 18.5 | 22 | 30 | |
| 機器重量(約) | kg | 680 | 1750 | 2000 | 2400 | 2630 | 3000 | 4000 | 7000 | 8000 | 9000 | 18000 | 24000 | 27000 | |
由于我們的產品不斷改進發展，因此產品的詳細結構與技術參數如有變動恕不另行通知。
參數尺寸僅供參考，可根據用戶要求設計商談制作。
可選裝以下裝置
1. 可選裝防護網。
2. 可設計工作壓力行程可在規定范圍內調節。
3. 安全設計，采用雙手操作，設有急停及上下點動功能。
4. 紅外線保護裝置。
